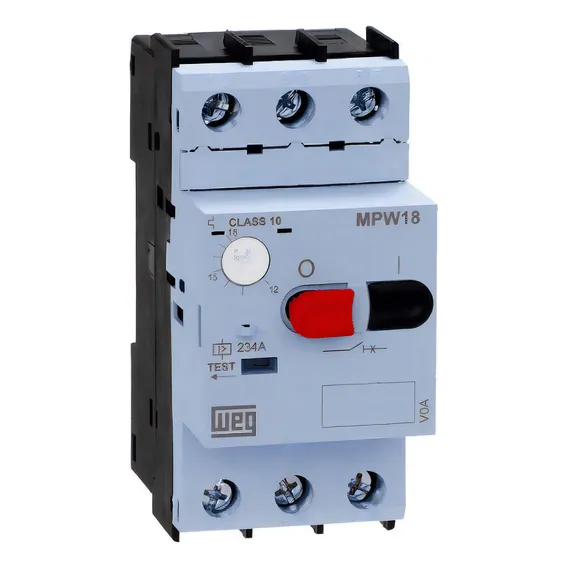

Disjuntor Motor Weg Az Mpw18-3-u010 6,3-10 A
Atualizado em 14/08/2025
R$491,58
26 itens Vendidos | 21 itens Disponíveis
Entrega até Sexta-feira, 22 de agosto de 2025 para TODO o Brasil
130 Dias de garantia | Devolução Grátis | Suporte 24hx7
Orçamento | Cotação | Calcular Frete
Produto Original
Atendimento Imediato!
Chega em 5 dias!
Site com Certificado de Segurança
Compre SEM Login!
Descrição e Detalhes do Produto

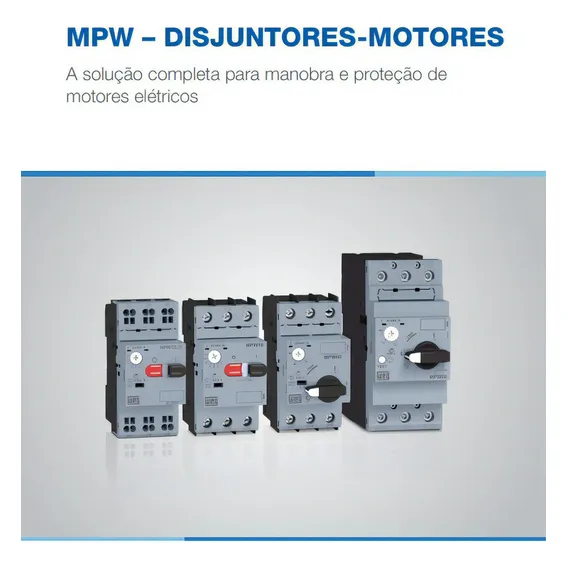

O disjuntor-motor Weg AZ MPW18-3-U010 é uma solução compacta projetada para proteger eficientemente motores elétricos com correntes até 100A. Ele é ideal para instalações industriais que requerem alta capacidade de interrupção, proporcionando proteção integral tanto para o circuito elétrico quanto para o próprio motor. Este dispositivo é equipado com dois tipos de disparadores: um térmico ajustável para proteção contra sobrecargas e um magnético calibrado para detectar curtos-circuitos. Além disso, ele oferece bloqueio com cadeado quando está na posição desligada, garantindo maior segurança durante manutenções. O MPW18 é uma opção robusta para quem busca proteção confiável e duradoura para suas instalações elétricas.
Recursos:
- O disjuntor-motor Weg AZ MPW18-3-U010 apresenta uma série de recursos que o tornam uma ferramenta indispensável para a proteção de motores elétricos:
- Partida e proteção integradas para motores até 100A.
- Disparador térmico ajustável, oferecendo flexibilidade na configuração de proteção contra sobrecargas.
- Disparador magnético calibrado, proporcionando proteção contra curtos-circuitos.
- Indicação clara de disparo (trip) para versões com manopla rotativa, facilitando a detecção de problemas.
- Bloqueio com cadeado na posição 'desligado', garantindo maior segurança durante manutenções.
- rápida em trilhos DIN 35mm, facilitando a montagem e desmontagem.
- Fixação por parafuso, oferecendo alternativa para em locais onde não há trilhos disponíveis.
- Operação em temperaturas de -20°C a +70°C, com compensação térmica até +60°C, garantindo funcionalidade em diversos climas.
- Ajuste preciso da corrente, permitindo a escolha adequada para cada aplicação específica.
- Certificações internacionais como IEC/EN 60947-1, 2 e 4-1, além de conformidades com normas como DIN VDE 0660.
Características:
- Este disjuntor-motor é uma escolha excepcional para proteger motores elétricos, destacando-se pelas seguintes características:

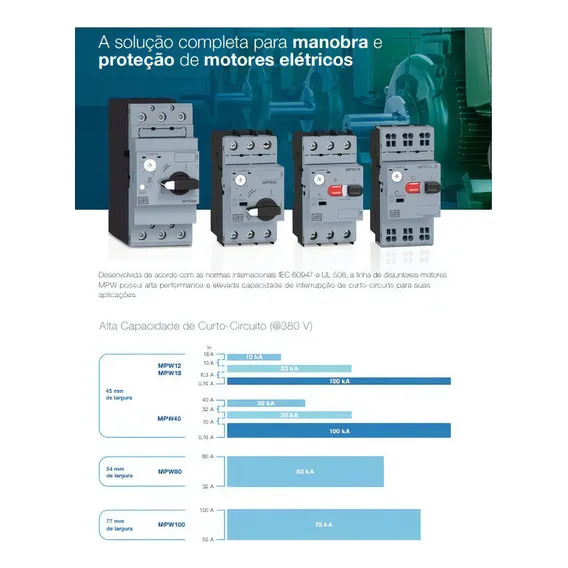

- Capacidade de interrupção de alta potência, adequada para instalações com curtos-circuitos significativos.
- Sistema de disparador térmico ajustável, oferecendo proteção contra sobrecargas.
- Disparador magnético calibrado para detecção de curtos-circuitos.
- Opção de acionamento por botão ou manopla rotativa, com indicação de disparo (trip) apenas para a versão com manopla rotativa.
- Possibilidade de bloqueio com cadeado na posição 'desligado' para maior segurança durante manutenções.
- Compatível com testes de tripulação, garantindo a confiabilidade do dispositivo.
- Proteção contra sobrecarga e falta de fase, cumprindo as normas IEC60947-4-1.
- Classe de disparo 10, otimizando a resposta ao curto-circuito.
- Alta frequência de manobra (15 vezes por hora) e vida mecânica e elétrica de 100.000 operações, proporcionando durabilidade.
- Consumo de energia baixo (7W), economizando recursos e gerando menos calor.
- Resistência a impacto de 15g, garantindo a integridade do dispositivo em ambientes vibrantes.
- Grau de proteção IP20, protegendo contra poeira e líquidos.
Especificações:
- As especificações do disjuntor-motor Weg AZ MPW18-3-U010 são cruciais para garantir a adequação à sua aplicação específica. Confira abaixo as principais especificações:
- **Corrente Nominal Máxima (Inmax)**: 18A
- **Faixa de Ajuste da Corrente**: 6,3-10A
- **Tipo de Terminal**: Parafuso
- **Tensão de Trabalho (Ue)**: IEC 690V, UL Não disponível
- **Tensão de Isolamento (Ui)**: IEC 690V, UL Não disponível
- **Número de Polos**: 3
- **Curto-Circuito Instantâneo**: 13x Iemax
- **Frequência de Trabalho**: 50/60Hz
- **Categoria de Utilização**:
- IEC 60947-2 (Disjuntor-motor): A
- IEC 60947-4-1 (Partida de Motores): AC-3
- **Teste de Trip**: Sim
- **Proteção de Sobrecarga**: Sim
- **Sensibilidade à Falta de Fase**: Sim
- **Indicação de Trip**: Não
- **Classe de Disparo**: 10
- **Máxima Frequência de Manobra ( 15
- **Vida Mecânica**: 100.000 manobras
- **Vida Elétrica**: 100.000 manobras
- **Potência Total Dissipada por Disjuntor**: 7W
- **Resistência a Impacto**: 15g
- **Grau de Proteção (IP)**: IP20
- **Condições Ambientais**:
- Temperatura de Operação: -20°C a +70°C
- Temperatura de Armazenamento: -50°C a +80°C
- Altitude Máxima de Utilização: 2000m
- **Dimensões**:
- Altura: 90mm
- Largura: 45mm
- Profundidade: 77mm
- Peso Bruto: 0,28kg
- **Conformidades/Normas**:
- IEC/EN 60947-1, DIN VDE 0660 (parte 100)
- IEC/EN 60947-2, DIN VDE 0660 (parte 101)
- IEC/EN 60947-4-1, DIN VDE 0660 (parte 102)
- UL 508
- **Certificações**:
- ANCE
- BUREAU VERITAS
- CE
- PCT
- IRAM
- CS
- UL
- **Conexão**:
- Tipo de Terminal: Parafuso
- Tipo de Parafuso: Parafuso fenda-Phillips (N°2)
- Torque de Aperto: 1,2..1,7 N.m / 11..16
