Descrição e Detalhes do Produto

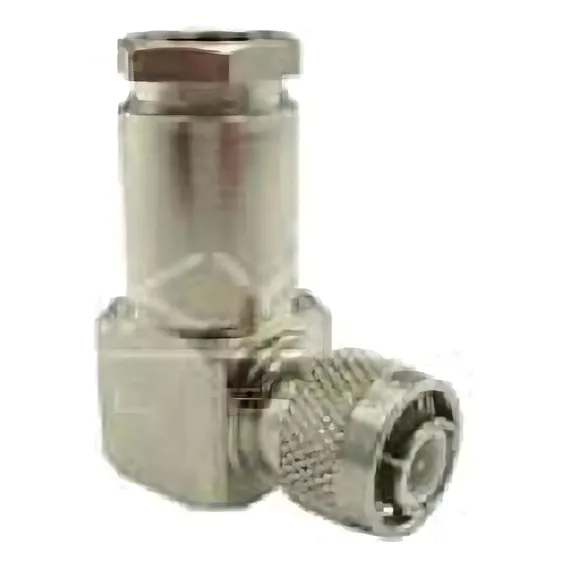

O conector TNC Macho Angular Prensa Cabo RG/RCG-58 é projetado para facilitar a conexão entre o cabo RG-58 ou RGC-58 e seu receptor, oferecendo uma solução robusta e confiável para aplicações de alta frequência. Este conector é parte da família TNC e está disponível na versão angular, ideal para situações onde a orientação da conexão seja importante. Com uma impedância de 50 Ohms, ele é perfeitamente adequado para uma ampla gama de aplicações, incluindo sistemas de comunicação de rádio, televisão e radar, que operam em faixas de frequência de 0 a 11 GHz. Além disso, o conector suporta tensões máximas de 500 volts durante a operação e 1500 volts RMS durante o teste, garantindo sua segurança e integridade em condições variadas.
Recursos:
- Suporte a operação em temperaturas extremas, variando de -65°C a 155°C
- Material de contato macho em latão, garantindo uma conexão duradoura e confiável
- Isolante em teflon (PTFE®), proporcionando excelente isolamento elétrico
- Outras partes fabricadas em latão, contribuindo para a durabilidade e resistência
- Elementos de vedação em borracha ou neoprene, protegendo contra a entrada de água e sujeira
- Design angular para melhor acesso e manuseio em certas aplicações
- Fácil e remoção, graças ao sistema de prensagem
- Adequado para uso em sistemas de comunicação de alta frequência
Características:
- Sistema de fixação do cabo por prensagem
- Gênero: Macho
- Formato: Angular
- Impedância: 50 Ohms
- Operação em faixas de frequência de 0 a 11 GHz
- Resistência de contato com baixa resistência (1,5 mOhms para o contato central e 0,5 mOhms para o contato externo)
- Baixa perda de inserção (0,2 dB até 4 GHz)
- Perdas de retorno controladas (18 dB até 4 GHz para o conector reto e 17 dB até 4 GHz para o angular)
- Resistência de isolação mínima de 5 GOhms após a conexão
- Resistência de isolação mínima de 200 MOhms após a conexão
Especificações:
- Tipo de conector: TNC
- Gênero: Macho
- Formato: Angular
- Impedância: 50 Ohms
- Faixa de frequência de operação: 0 a 11 GHz
- Tensão máxima de operação: 500 Volts
- Tensão máxima de teste: 1500 Volts RMS
- VSWR: 1,3 até 4 GHz (para o conector reto) e 1,35 até 4 GHz (para o conector angular)
- Perda de retorno: 18 dB até 4 GHz (para o conector reto) e 17 dB até 4 GHz (para o conector angular)
- Perda de inserção: 0,2 dB até 4 GHz
- Resistência de contato: 1,5 mOhms para o contato central e 0,5 mOhms para o contato externo
- Resistência de isolação: 5 GOhms mínimo após a conexão
- Resistência de isolação após conexão: 200 MOhms mínimo
- Temperatura de operação: -65°C a 155°C
- Materiais: Contato macho em latão, isolante em teflon (PTFE®), outras partes em latão, elementos de vedação em borracha ou neoprene
